异地二层组网技术：实现跨地域工业设备原生局域网通信

一、技术背景与核心挑战

在传统网络架构中，三层组网技术基于IP地址进行跨网段数据转发，虽然能够满足通用互联网通信需求，但在工业远程运维场景中存在根本性局限。三层组网仅实现网络层互通，无法传递数据链路层的MAC地址信息，导致依赖二层广播协议的工业设备无法被远程自动发现。例如，工程师使用STEP 7或TIA Portal软件扫描PLC设备时，广播报文会在路由器边界被阻断，远端设备无法响应，造成"看得见IP，找不到设备"的困境。这种协议层的断层使得跨地域的工业设备调试、数据采集和程序更新难以实现本地化体验。

二、二层组网技术原理与差异化优势

二层组网技术在OSI模型的数据链路层建立通信通道，通过MAC地址（硬件地址）而非IP地址识别设备，支持ARP广播、LLDP链路层发现协议等底层通信机制。与三层组网相比，二层组网将多个异地局域网虚拟为单一本地网络，设备间可直接"喊话"式通信，如同处于同一物理空间。这种架构不仅兼容IP层功能，更重要的是实现了工业协议的原生支持，使得PLC、DDC等设备的私有通信协议能够无缝穿透广域网。

三、工业场景对二层组网的刚性需求

工业自动化系统在设计之初即为局域网环境优化，严重依赖二层通信特性。设备发现阶段，控制软件通过广播报文探测网络中的PLC；在线监视、变量强制等实时操作则需要基于MAC地址的低延迟数据交换。传统VPN方案因无法转发二层广播包，导致工业协议兼容性失效。贝锐蒲公英的异地二层组网技术通过虚拟透明通道，将本地二层网络延伸至远程，使工程师在青岛总部即可像在上海机房内一样直接"喊话"控制PLC设备，实现真正的"即插即通"体验。

四、蒲公英异地二层组网方案架构

贝锐蒲公英基于自研SD-WAN技术推出"异地专网"功能，通过云端管理平台实现零配置部署。方案采用"硬件+软件"混合组网模式：在各地机房部署蒲公英工业路由器（如R300系列、X4Pro等型号），设备通电后自动绑定贝锐账号再跳转管理平台加入组网，或选择客户端里扫码绑定硬件，然后授权加入组网。远程运维人员安装Windows客户端后，通过控制台创建UID即可一键加入网络。组网支持对等网络和集散网络两种拓扑类型，可灵活适应不同规模的企业架构。

五、部署实施与配置要点

5.1 硬件部署规范

蒲公英工业路由器支持4G/5G蜂窝网络和有线宽带双模接入，内置SIM卡实现无外网环境下的灵活联网。设备采用旁路模式部署，无需改动现有工厂网络架构，即装即用，有效避免网络调整风险。对于已划分网段的PLC环境，需在管理平台手动填写相关网段信息以确保地址池匹配。

5.2 二层组网模式配置

在蒲公英管理平台创建网络时，需选择"二层组网模式"，该模式仅支持对等和集散网络类型。配置过程包括：设置自定义组网网段及网络掩码，系统将根据A/B/C类网络自动计算可用IP范围；定义网关地址（默认取IP池首个地址）、IP起止地址和DNS参数。目前二层组网硬件授权支持R300A-3151G/4151G、R3005G-2243G/3243G、R300S-2151GP/3151G、X4Pro-1283G等型号，且Windows客户端已支持二层模式接入。

5.3 IP地址管理策略

异地专网提供"无DHCP"和"云DHCP"双模式管理。云DHCP模式由云端统一分配IP，支持静态IP绑定与黑名单功能，避免多地域设备IP冲突，建议最多分配50个IP以保障性能。无DHCP模式允许网络内所有终端从同一DHCP服务器获取地址，确保终端处于同网段，满足特定工业协议要求。静态绑定功能可确保关键设备地址固定，黑名单则能禁止异常终端联网，提升网络安全性。

六、核心功能特性解析

6.1 协议全兼容能力

方案支持所有基于二层通信的工业协议，包括西门子S7、PROFINET、Modbus TCP、LLDP等。通过虚拟MAC地址通信，实现二层发现协议的远程互通，使监控平台可直接扫描检测异地摄像头或PLC设备，达到与本地局域网一致的访问效果。

6.2 安全加密机制

所有通信均采用RSA2048/AES非对称加密，保障工业生产数据在公网传输中的安全性。云端管理平台支持对组网内终端的上网行为进行统一管控，实现端到端的安全防护。

6.3 可视化运维体系

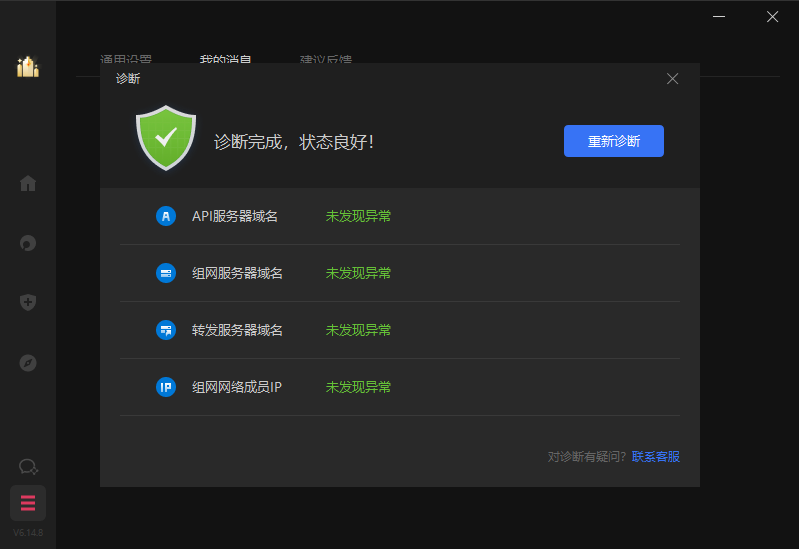

链路概览功能实时监控成员设备的连通状态、延时、抖动及丢包率，管理员可批量管理成员与终端，快速定位网络故障。这种集中可视化管理大幅降低了多分支机构的运维复杂度，故障响应时间可从数天缩短至2小时内。

6.4 智能网络优化

依托贝锐全球分布式边缘网络节点，系统可根据实时网络状况动态选择最优传输路径，实现跨运营商、跨区域的链路优化与加速。智能选路技术确保即使在复杂网络环境下，远程访问仍能保持低延迟和高稳定性。

七、典型应用场景

智慧楼宇远程运维：在各地下机房部署R300 5G工业路由器，通过二层组网打通全国设备互联，运维专家通过客户端接入即可完成PLC调试与监控，单项目年差旅成本可节省93%。

工业数据采集：工厂现场无需改变网络结构，通过旁路部署蒲公英路由器，即可实现产线数据的远程采集和设备互联互通。

视频监控整合：异地摄像头通过二层组网接入总部监控平台，分配与本地设备相同网段IP，平台可直接扫描管理，替代昂贵专线方案。

八、技术优势总结

蒲公英异地二层组网方案通过自研SD-WAN技术，将复杂的网络配置简化为云端可视化操作，实现"即插即用"的部署体验。其核心价值在于：突破三层组网的协议限制，实现工业设备原生局域网通信；提供灵活的IP管理机制，避免地址冲突；构建集中化、可视化的运维体系，降低管理成本；采用端到端加密保障数据安全。该方案已在供热、智能制造、智慧楼宇等领域验证，可使运维效率提升80%-95%，覆盖能力扩展100%，为工业互联网时代的远程运维提供了高可靠、低成本的解决方案。
